Khay cáp sơn tĩnh Điện

Một số Quy cách thông dụng:

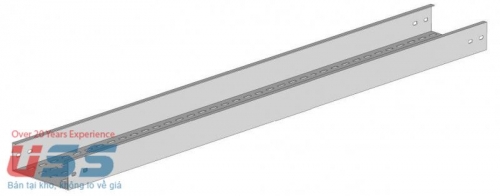

1 Khay cáp  - Cable tray

- Máng cáp đột lổ (hay còn gọi cable tray ) là máng dẫn dùng cho việc lắp đặt dây và cáp điện trong các nhà máy, chung cư, cao ốc...

- Đặc tính tiêu chuẩn:

  + Vật liệu: Tôn đen sơn tĩnh điện; tôn mạ kẽm; Inox 201, 304, 316; tôn mạ kẽm nhúng nóng.
  + Chiều dài tiêu chuẩn: 2.4m, 2.5 m/cây.
  + Kích thước chiều rộng: 75 ÷ 1000 mm.
  + Kích thước chiều cao: 30 ÷ 200 mm.
  + Độ dày vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
  + Màu thông dụng: trắng, kem nhăn, xám, cam hoặc màu của vật liệu. Các màu khác theo yêu cầu của khách hàng.

2 Co ngang khay cáp - Horizontal Elbow cable tray

Co ngang máng đục lổ dùng để chuyển hướng hệ thống máng theo hướng vuông góc trên cùng một mặt phẳng.

3 Ngã ba   khay cáp - Horizontal Tee Cable tray

Ngã Ba dùng để chia hệ thống khay cáp thành ba hướng trên cùng một mặt phẳng.

4 Ngã ba   khay cáp - Horizontal Cross Cable tray

Ngã Tư dùng để chia hệ thống khay cáp thành bốn hướng trên cùng một mặt phẳng.

5 Co lên khay cáp - Inside Vertical Elbow Cable tray

 Co lên khay cáp dùng để chuyển hướng hệ thống khay cáp vuông góc với mặt phẳng ban đầu theo hướng lên trên.

6 Co xuống  khay cáp - Outside Vertical Elbow Cable tray

Co xuống khay cáp dùng để chuyển hướng hệ thống khay cáp vuông góc với mặt phẳng ban đầu theo hướng xuống dưới.

7 Giảm  khay cáp - Horizontal Reducer Cable tray

Giảm máng đục lổ dùng cho việc giảm chiều rộng hoặc vừa giảm chiều rộng vừa giảm chiều cao của hệ thống khay cáp.

8 Bít đầu khay cáp - End Cap

Dùng để bít đầu khay cáp.

9 Nối khay cáp

Dùng để nối khay cáp.
